O budově

Foto Vojtěch Bartek


Foto Vojtěch Bartek

Virtuální prohlídka

Virtuální prohlídka: Smetanovo náměstí 3104/8A, Ostrava – Moravská Ostrava

Telefonní ústředna: 596 276 111

Výkresy jeviště

Jevištní technologie

Zařízení:	Nosnost:
Zvedací stoly orchestřiště S1 – S3	500 kg/m² statická 100 kg/m² dynamická 1 500 kg celková
Jevištní motorové propady V1 – V2	200 kg
Jevištní tahy ruční 1 – 13	80 kg
Ruční tah horizontu 14/H1	90/60 kg
Jevištní tahy ruční zadní jeviště 15 – 30	80 kg
Jevištní tahy motorové M1 – M13	240 kg
Jevištní tahy motorové zadní jeviště M14 – M16	160 kg
Prospektový tah zadní jeviště M17	160 kg
Požární opona Z1 (hmostnost)	3 800 kg
Hlavní opona F1	85/60 kg
Bobinetový tah N1	160 kg
Osvětlovací baterie podmostová BI	90/80 kg
Osvětlovací baterie BII – BIV	150/150 kg
Vykrývací šály zvedané levé E1	70/80 kg
Vykrývací šály zvedané pravé E2	70/80 kg
Teleskopické závěsy svítidel levé C1 – C4	15 kg
Teleskopické závěsy svítidel pravé C4 – C8	15 kg
Točna hlavní jeviště ø 9 m	300 kg/m²

Scénické osvětlení

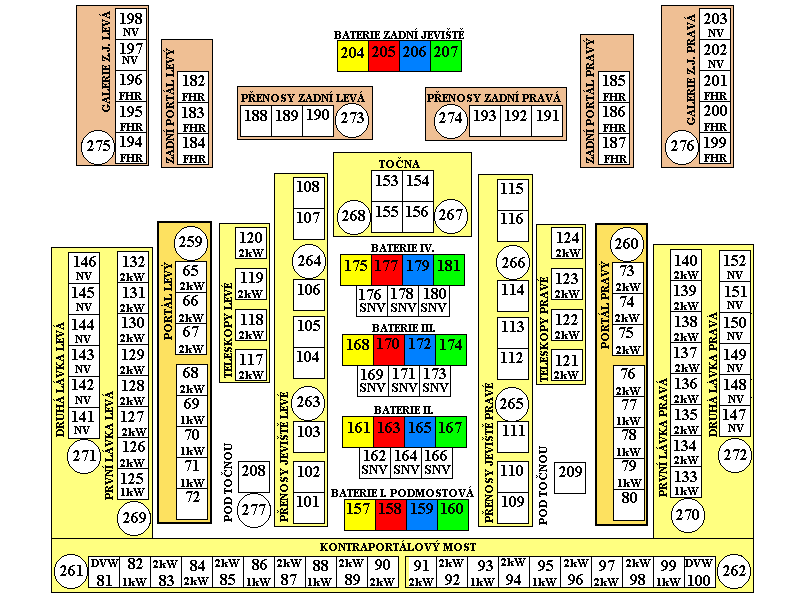

Zde si můžete stáhnout synoptickou mapu 1 (.bmp, 1.5MB), synoptickou mapu 2 (.bmp, 1.5MB).

Pult ve světelné režii: ADB Phoenix 5

Legenda k synoptické mapě:
Čísla v kroužku – neregulované zásuvky 10A
Čísla ve čtverečku – regulované zásuvky 16A

Zkratky a typy reflektorů:
1 KW – ADB C 103
2 KW – ADB C 203
DVW – ADB DVW 205
DN- ADB DN 205
PRO – projektor Pani
DIR – ADB DSN 105
FHR – FHR 1000
NV – DPR 500
SNV - Svoboda NV rampa

Celkový počet regulovaných okruhů 209

Okruhy 2 KW:
17 – 20, 43 – 54, 63 – 71, 73 – 79, 81 – 84, 86 – 95, 97 – 156, 162, 164, 166, 169, 171, 173, 176, 178, 180, 182 – 203, 208, 209

Okruhy 5 KW:
1 – 16, 21 - 42, 55 – 62, 72, 80, 85, 96, 157 – 161, 163, 165, 167, 168, 170, 172, 174, 175, 177, 179, 181, 204 – 207

DMX vyveden v dimmerovně ve 2 poschodí, možnost přetáhnout na dolní pravou jevištní lávku.
